產品中心Product Center
位置：首頁 > 產品中心 > 電動電摩專用斷路器
 |
產品名稱：DZ47-63電動電摩專用斷路器
產品品牌：浙江亞德電氣有限公司
產品產地：浙江省樂清市柳市鎮后街工業區
客戶服務：13706780110（銷售經理）
在線咨詢：
概述：
DZ47-63電動電摩專用斷路器，專用于電動電摩車，單極額定電壓直流12V-64V，額定電流至63A的線路中起過載、短路保護，同時也可
以用在正常情況下不頻繁的通斷電器裝置和電動車照明線路。
本產品符合GB10963.1、IEC60898-1標準。
規格：
電壓：48V、64V、72V
電流：20A、25A、32A、40A、50A、63A

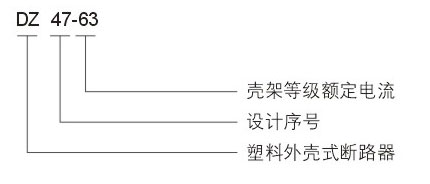

型號及其含義：
主要參數及技術性能：
主要規格：
按額定電流ln分：1A、2A、3A、4A、5A、6A、10A、16A、20A、25A、32A、40A、50A、63A。
按斷路器瞬時脫扣器的形式分：a.B型（3ln~5ln）; b.C型（5ln~10ln）。
機械電氣壽命：a.電氣壽命：不低于4000次； b.機械壽命：不低于10000次。
過電流保護特性（見表1）
表1
| 序號 | 脫扣器額定電流In(A) | 起始狀態 | 試驗電流 | 規定時間 | 預期結果 | 備注 |
| a | 1~63 | 冷態 | 1.13In | t≥1h | 不脫扣 | |
| b | 1~63 | 緊接著a項試驗后進行 | 1.45In | t＜1h | 脫扣 |
電流在5s內 穩定的上升至規定值 |
| c | 1~32 | 冷態 | 2.55In | 1s＜t＜60s | 脫扣 | |
| 40~63 | 冷態 | 2.55In | 1s＜t＜120s | 脫扣 | ||
| d | 1~63 | 冷態 | 3In | t≤0.1s | 不脫扣 | B型 |
| e | 1~63 | 冷態 | 5In | t＜0.1s | 脫扣 | B型 |
接線：使用25平方毫米以下導線連接（見表2）
表2
| 額定電流In(A) | 銅導線標稱截面積（mm2） |
| 1-6 | 1 |
| 10 | 1.5 |
| 16、20 | 2.5 |
| 25 | 4 |
| 32 | 6 |
| 40、50 | 10 |
| 63 | 16 |

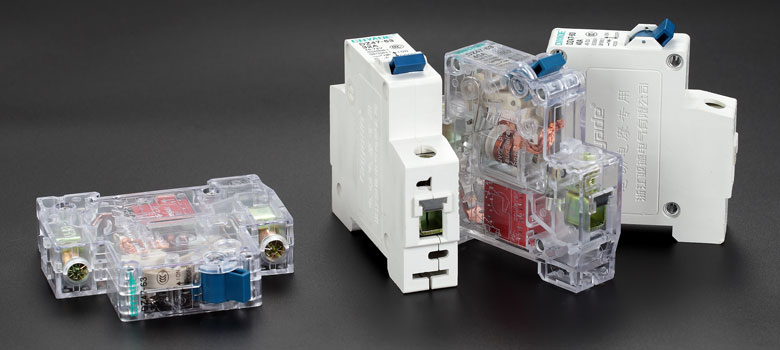

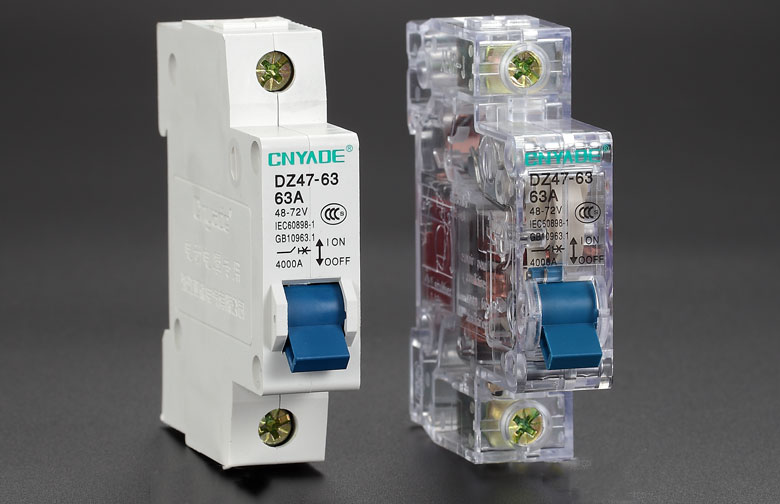

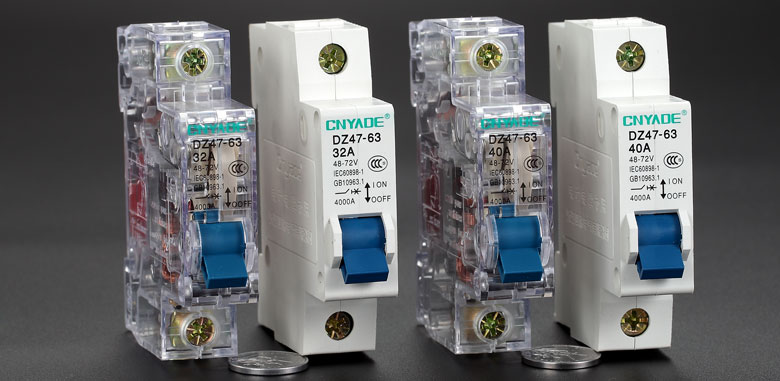

產品展示
